概述：

高精度轮回显示三相仪表是一种具有可编程测量、显示、数字通讯等功能的电力仪表。能够完成电量测量、数据显示、采集及传输，能够高精度测量：三相电压或三相电流，并带有标准的RS485通讯接口，MODBUS-RTU通讯协议，实现5位数码管高精度显示和远程数字通讯，可以选配2路开关量输入、2路开关量输出以及1路模拟量输出功能，可实现本地或远程的开关信号检测和控制功能。

5位数码管高精度显示。

单排数码管通过按键调整或自动轮显三排数据。

外形尺寸：48×96

开孔尺寸：44×92           单位mm(毫米)

技术指标

功能及特点

■测量：三相电流、三相电压。

■显示：整5位LED数码管显示，分辨力高。

■通讯：1路RS485接口，MODBUS-RTU协议。

■扩展：2路开关量输入（2DI）、2路开关量输出（2DO）、1路模拟量输出（1AO）。

■端子：7.68mm间距大螺钉端子，接线牢固可靠。

■ 扩展：可直接从电压、电流互感器输入信号，现场可编程

设置输入参数变比。

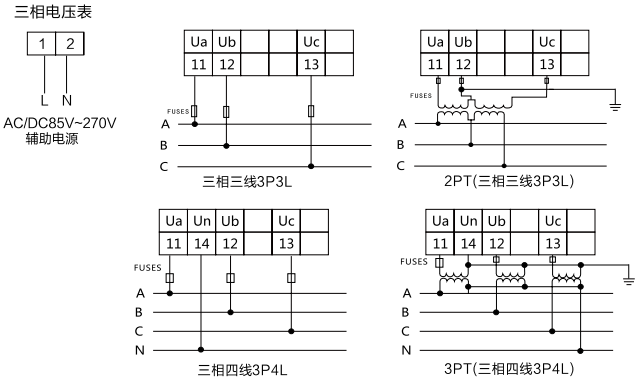

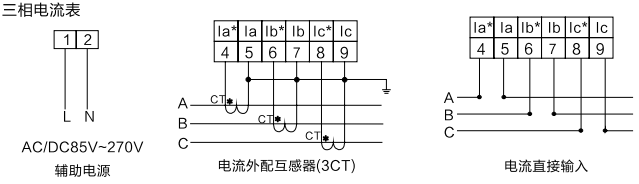

产品接线图
