概述：

ENT340液晶智能操控装置是我司根据目前中高压开关柜技术发展而开发设计的一种新型多功能、智能化动态模拟状态指示装置，适用于中置柜、手车柜、固定柜、环网柜等多种成套装置上。

它集开关柜一次回路模拟图、手车(隔离刀)位置、断路器位置（分、合闸状态、弹簧储能状态）、接地闸刀位置等，高压带电显示（带验电孔）、带电闭锁、缺相报警、开关柜内环境温湿度的检控及RS485通讯等功能于一体。该装置不仅外型美观大方，且优化了开关柜的整体布局，新一代开关柜内使用的理想更新产品。

技术参数

温湿度默认值

功能选项

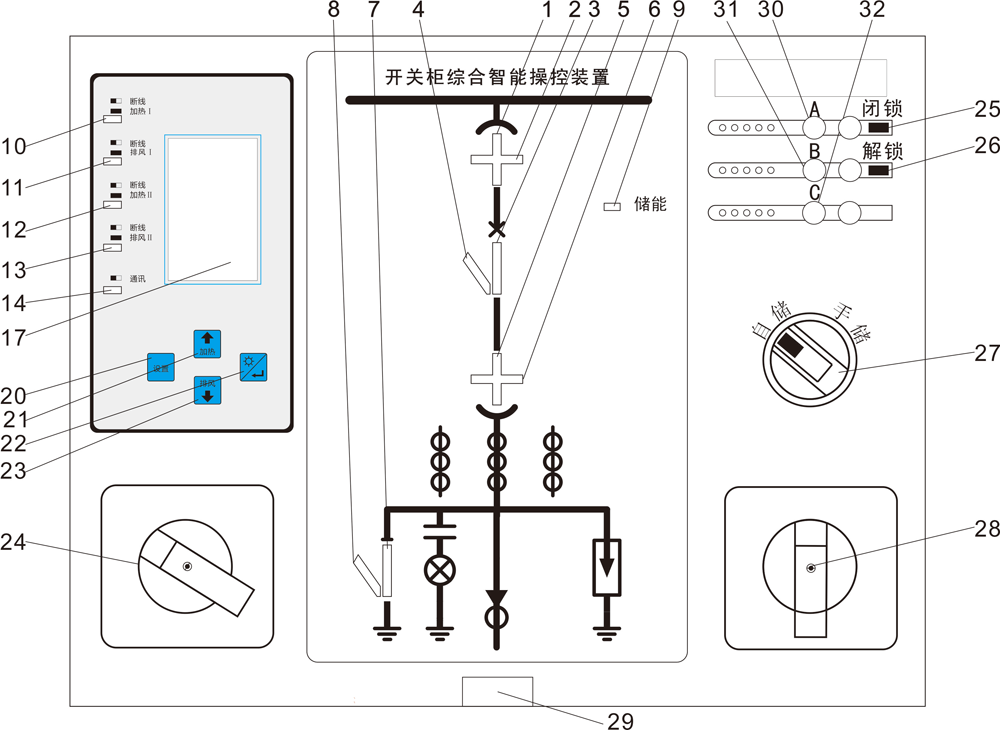

前面板示意图及说明

状态指示功能及特点（具体指示编号见前面板示意图）

■手车位置指示

（1）手车处于工作位置（工作位置触点闭合）时，手车指示红色模拟条（1、5）亮；

（2）手车处于试验位置（试验位置触点闭合）时，行车指示绿色模拟条（2、6）亮；

（3）手车处于工作位置和试验位置之间（工作、试验位置触点都未闭合且断路器接点全部未闭合）时，手车指示灯红、绿（1、2、5、6）模拟条都不亮；

■断路器状态指示

（1）断路器合闸（断路器合触点闭合）时，断路器指示红色模拟条（3）亮；

（2）断路器分闸（断路器分触点闭合）时，断路器指示绿色模拟条（4）亮；

（3）断路器不在柜内（断路器合、分触点都未闭合）时，断路器指示灯红、绿模拟条（3、4）不亮；

■接地开关位置指示

（1）接地闸刀合闸（接地闸刀分/合触点闭合）时，接地闸刀指示红色模拟条（7）亮；

（2）接地闸刀未合闸（接地闸刀分/合触点未闭合）时，接地闸刀指示绿色模拟条（8）亮；

■弹簧储能（储能）触点闭合时，储能指示红灯（9）亮；

注意1：以上开关量接入必须为无源接点。

注意2：（预留）触点可以作为预分/预合接入点，该触点闭合时，模拟条闪烁提示预分/预合

■智能语音防误提示功能

（1）当断路器合闸时，手车处于试验位置和工作位置之间(试验位置、工作位置都不闭合，均为断开状态)时，模拟条（3、4）闪烁，且有语音提示“请分断路器”；

（2）当接地开关闭合时，若误将手车从试验位置推到工作位置时，或手车处于试验位置和工作位置之间(试验位置、工作位置都不闭合，均为断开状态)时，或手车处于工作位置时，模拟条（7,8）闪烁，且有语音提示“请分接地开关”；

（3）当接地开关和断路器都闭合时，误推手车从试验位置切换到工作位置时，或手车处于试验位置和工作位置之间(试验位置、工作位置都不闭合，均为断开状态)时，或手车处于工作位置时，模拟条（3、4、7、8）闪烁，并伴有语言提示“请分断路器、请分接地开关”；

（4）手车工作位置和试验位置同时闭合时（1、2、5、6）指示灯闪烁无语音提示；
（5）断路器分闸合闸同时闭合时(3、4)指示灯闪烁无语音提示。

■高压带电闭锁功能

（1）高压带电显示：当A、B、C三相带电（电压≥额定电压的15%），相应的A、B、C三相指示灯（7）启辉发光；

（2）高压带电闭锁：当A、B、C三相任意一相带电（电压≥额定电压的65%）时，高压闭锁指示红灯（25）亮，高压解锁指示绿灯（26）熄灭，相应高压闭锁接点输出弹开；三相全不带电时，高压解锁指示绿灯（26）亮，高压闭锁指示红灯（25）熄灭，相应高压闭锁接点输出闭合；

（3）高压缺相报警：当A、B、C三相中任意一相或两相带电（电压≥额定电压的65%）时，缺相报警接点输出闭合；当三相全部不带电或三相全部带电时缺相报警接点输出打开。

注意：A、B、C三相配用的传感器，其输出短路电流必须达到220uA±10%。

■温湿度控制功能

（1）自动启动加热：在自动模式下当传感器测得的环境温度≤相应设置值时，或当传感器测得的环境湿度≥相应设置值时，启动加热，“加热”（10、12）指示灯长亮（闪烁为断线报警指示）；

（2）自动退出加热：在自动模式下，如为温度、湿度同时启动加热则传感器测得的环境温度上升到≥相应设置值与回滞之和，并且传感器测得的环境湿度下降至≤相应设置值与回滞之差时，退出加热，“加热”（10、12）指示灯熄灭；

（3）启动排风：当传感器测得的环境温度≥相应设置值时，启动风扇，“排风”（11、13）指示灯长亮（闪烁为断线报警指示）；

（4）停止排风：当传感器测得的环境温度下降至≤相应设置值与回滞之差时，停止排风，“排风”（11、13）指示灯熄灭；

（5）手动/自动：需要手动加热或排风时，在测量显示界面按“向下键或向上键”按钮大于3S，加热器开始加热或风扇开始排风，手动指示灯（18）长亮指示；再次点按“向下键或向上键”按钮，退出手动加热或排风，相应加热或排风指示灯熄灭，并转到自动控制状态；

注意：当手动加热启动，实际温度上升到高温排风启动设定值时，会强制保护关闭加热器，自动跳转到自动加热排风状态；

（6）告警输出：告警输出有4种类型（负载断线告警，超高温告警，超低温告警，超高湿告警），用户可编程选择,四者任选其一，默认初始状态为负载断线报警；

a负载断线告警

当对应启动的加热或风扇回路中无电流流过时，“告警”触点闭合并且“告警”（对应输出）指示红灯亮；

b超高温告警

当环境温度高于用户超高温设定界限值时，“告警”触点闭合并且“告警”（对应输出）指示红灯亮；

c超低温告警

当环境温度低于用户超低温设定界限值时，“告警”触点闭合并且“告警”（对应输出）指示红灯亮；

d超高湿告警

当环境湿度高于于用户超高湿设定界限值时，“告警”触点闭合并且“告警”（对应输出）指示红灯亮；

■通信功能

支持远方查询开关量状态,支持远方查询继电器输出状态，支持查询和修改用户参数设置。

（1）通信方式：RS-485；

（2）通信规约：ModBus-RTU；

（3）通信格式：异步1200/2400/4800/9600/19200 bps 用户可编程

安装屏开孔(长232*宽168mm)

外形尺寸图

背面端子示意图及说明

         注意：▲当需进行大于标称电压2倍以上的高压试验时，请务必先将高压带电传感器的二次线和地短接，高压试验结束后，方可将高压带电传感器的二次线和地线分别接入对应的接线端子防止异常高压损坏装置。

（背面端子说明）
