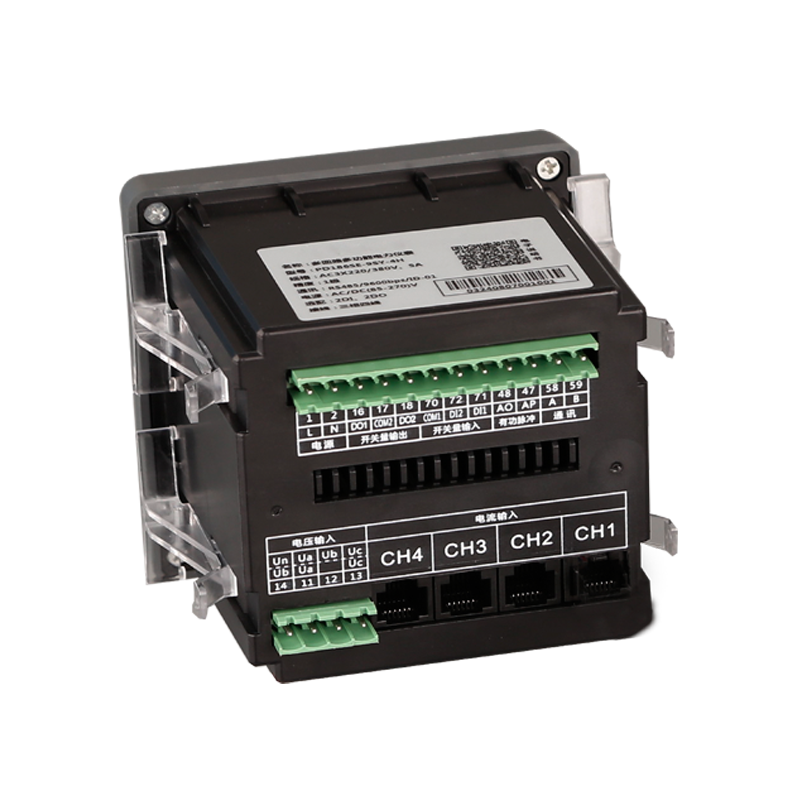

概述


      多回路多功能电力仪表主要用于多个三相回路的全电参量监量，最多可同时接入四个三相回路的电流输入。可直接或间接测量电压、电流、功率、功率因数、频率、有功电能、无功电能、需量、谐波、最值等参数。外置开口式电流互感器，方便接线。使用LCD液晶点阵屏，中文汉显。远程RS-485数字通讯 ,采用MODBUS-RTU通讯协议。广泛应用于电力系统、楼宇电气、低压配电、变电站、智能建筑等自动化领域。

功能及特点

■（1、2、3、4）路三相回路全电参量测量，电流互感器外置；

■监测三相电压/电流、零序电流、频率；

■监测三相功率、总功率（有功、无功、视在）；

■监测三相功率因数、总功率因数；

■监测正反向分相电能以及总电能；

■监测电压、电流总谐波及 2-31 分次谐波；

■最大电流、最大功率需量和实时电流、实时功率需量；

■事件记录，记录 DIDO 的动作情况；

■4种费率、4 时区 14 时段的费率设置；

■两路开关量输入、两路开关量输出、RS485 通讯、有功脉冲输出（可切换对应回路）

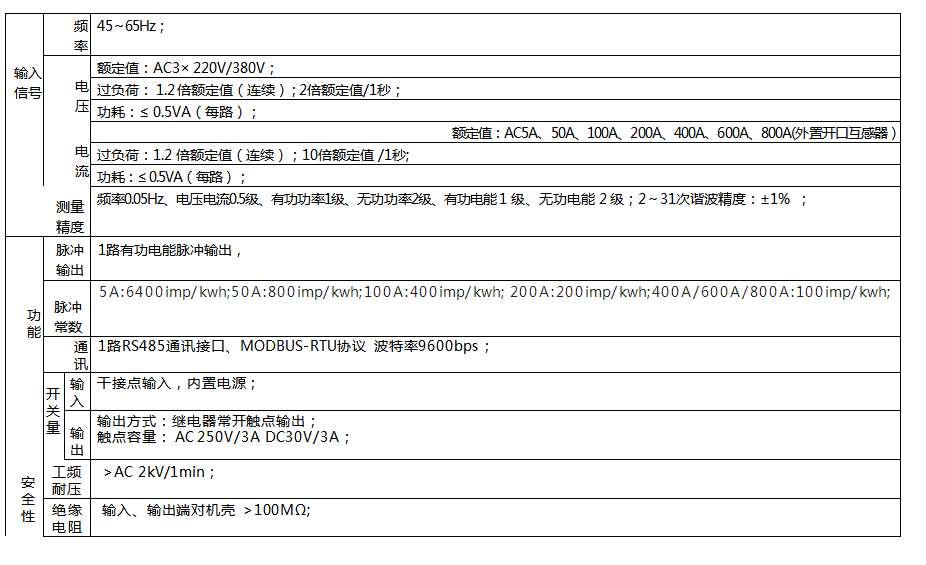

 技术指标
