概述

  ENT610电机保护器是一款综合型的低压电机保护装置。具备工程应用中各种的电压、电流保护功能、开关量输入、2 路 RS485 通讯以及模拟量输出等功能，从而为工业生产过程控制和实现配电自动化提供了最为经济、有效、合理的手段。为用户建立一个安全可靠、简单快捷、功能强大的符合现场总线要求的电动机保护、测量控制、管理与通信的系统。

  产品符合电磁兼容标准IEC61000-42-3-4-5-6-8-11，4 级标准。660V 系统订货时需注明。

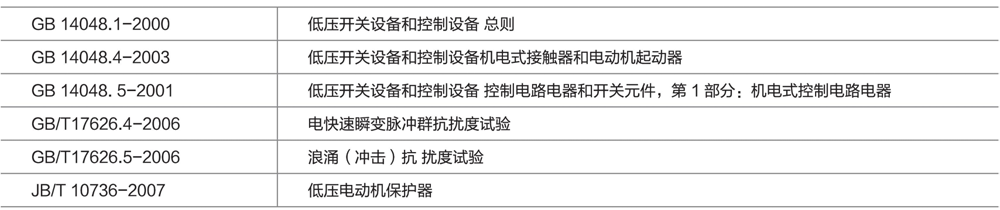

符合标准

特点

■ 三相电流测量功能

■ 零序或漏电电流测量功能

■ 三相电压测量功能

■ 完备的电动机电压，电流保护

■ 辅助电源 AC85V-450V/DC100V~550V 支持无零线电机应用场合供电

■ 支持就地 / 远程通讯控制启停，正反转启动，Y/ △启动等多种启动

■ LCD 显示，保护控制参数现场设置

■ 简便灵活的安装 / 维护

■ 可与主流 PLC，DCS 联网

■ 可接入 MODBUS 现场工业总线实现网络通信

■ 按照继电保护标准设计执照

■ 线路板三防处理，支持恶劣环境下使用

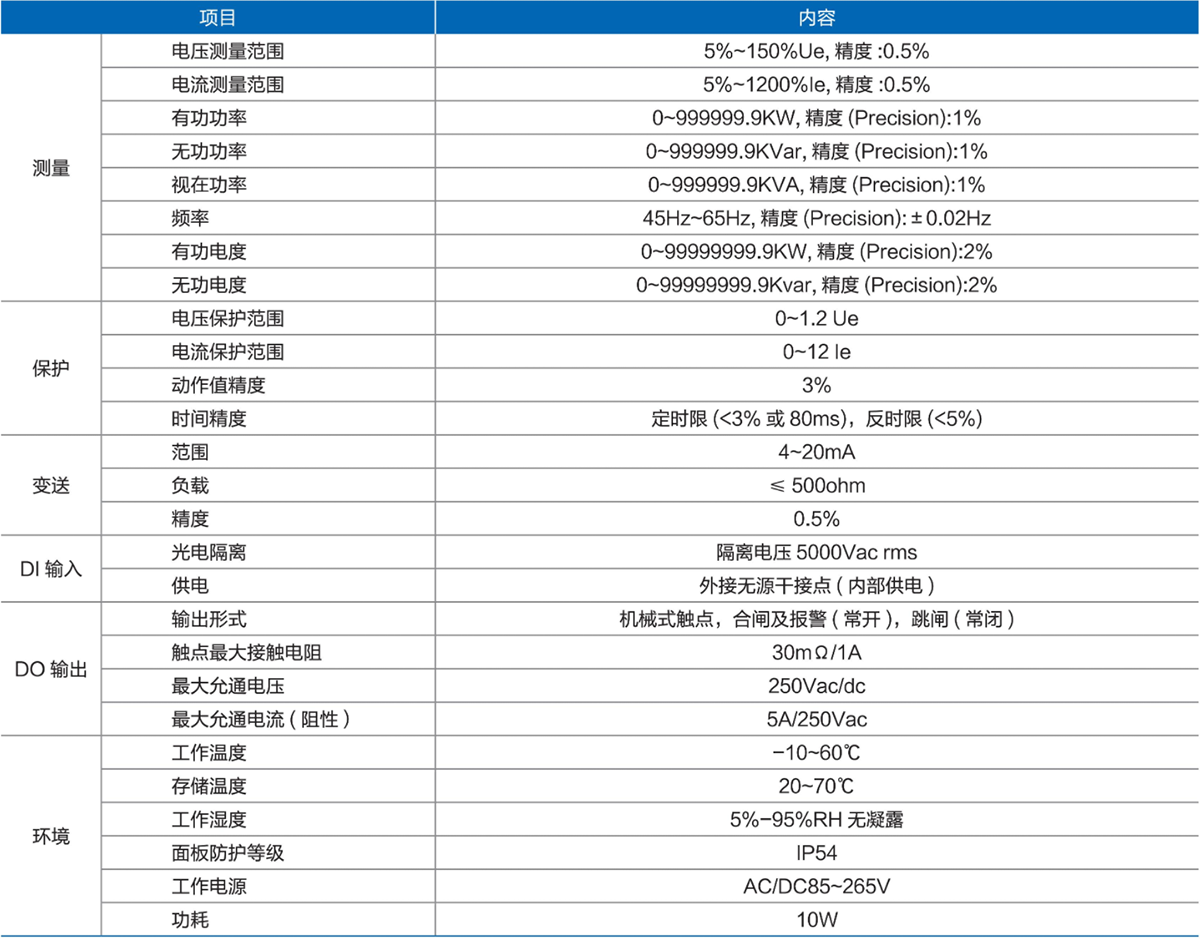

技术指标

功能及特点

■ 实时测量功能：Ua、Ub、Uc、Ia、Ib、IC、IO、P、Q、S、COSF、Freq、Ep、Eq

■ 开关量输入 :10 路开关量输入

■ 开关量输出 :6 路开关量输出

■ LED 指示 :6 路 LED 灯指示电机运行，故障及通讯

■ Ao 变送 :2 路 4~20mA 输出，负载≤ 500ohm

■ 通讯 :2 路 RS485，支持标准 Modbus-RTU

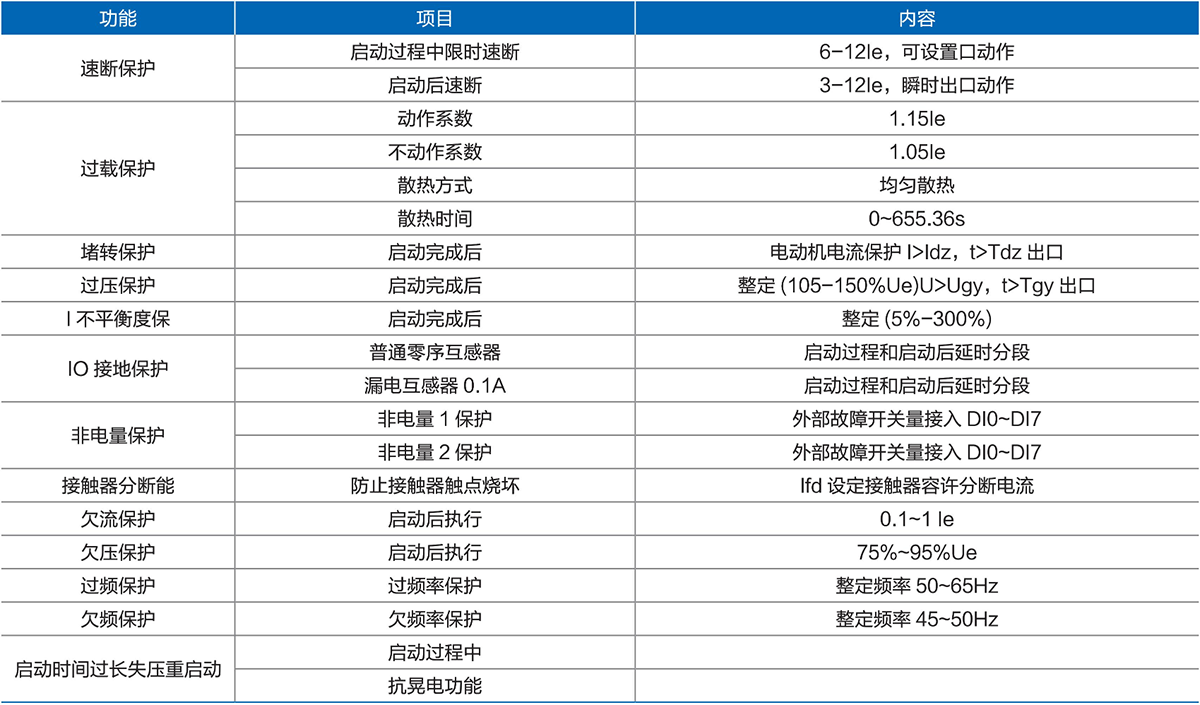

■ 继电保护

■ SOE 事件记录：50 条 SOE 事件记录

■ 电机启停方式空置率：支持就地 / 远方控制电机启停

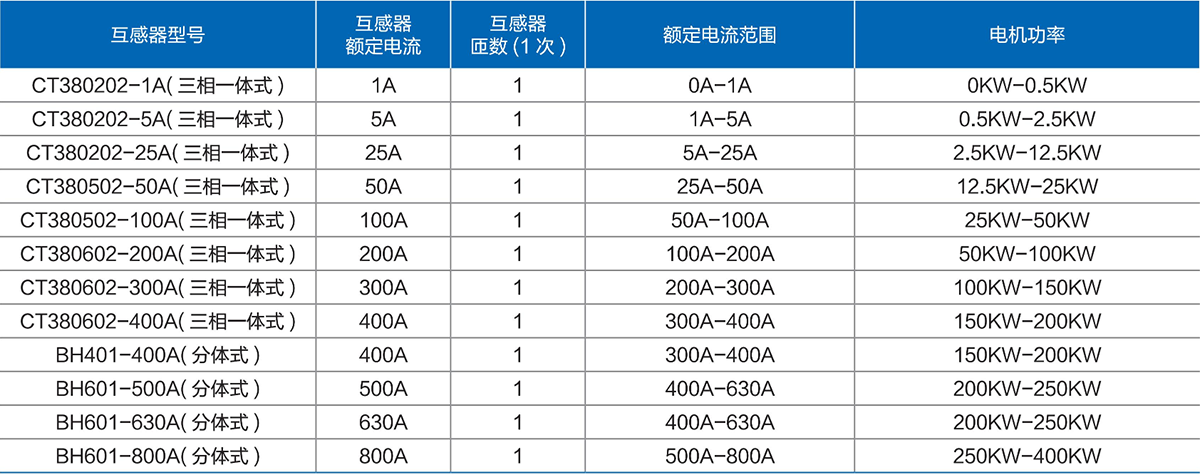

保护器额定电流选配

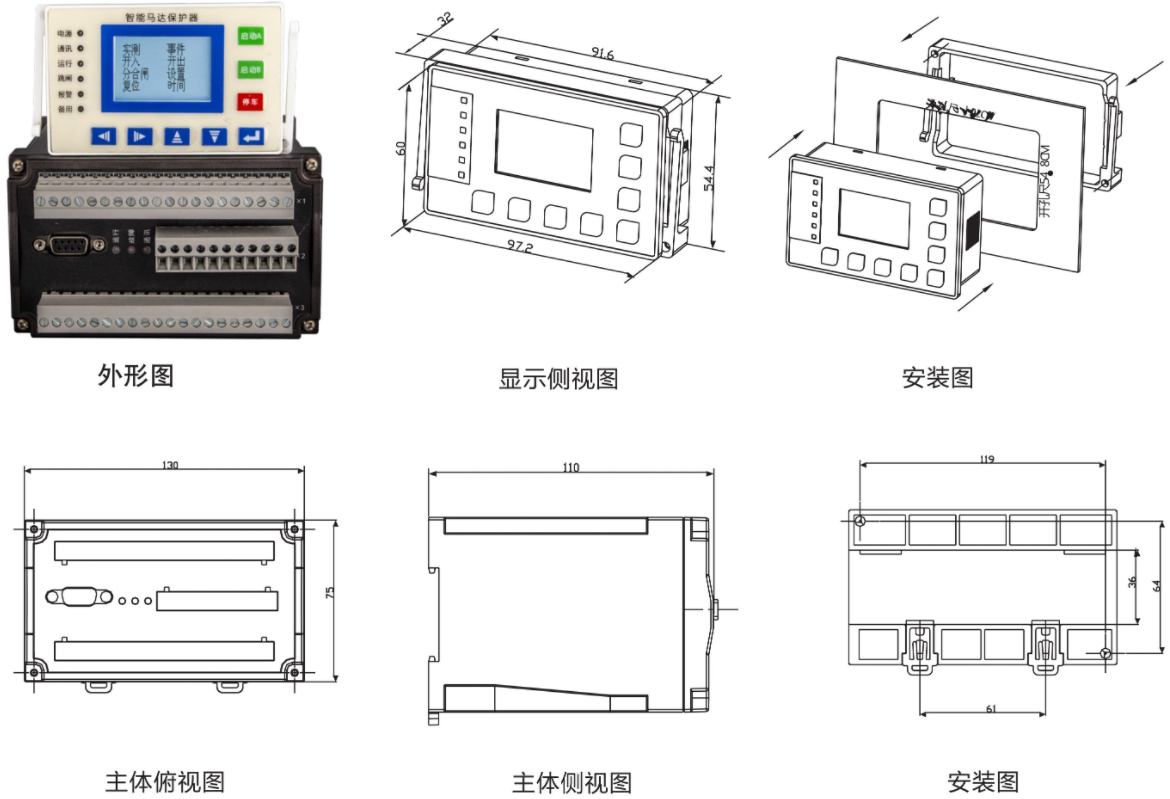

外形及安装尺寸

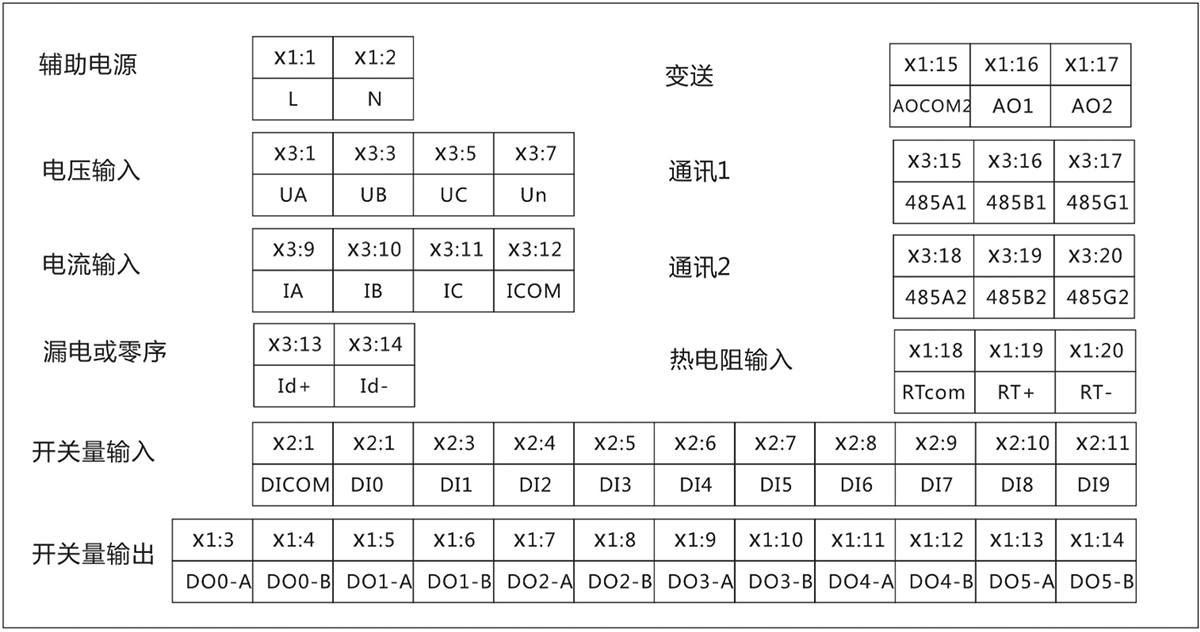

端子图
