7P三相多功能电力仪表
  • 7P三相多功能电力仪表
7P三相多功能电力仪表

7P三相多功能电力仪表

当前栏目:电能计量

技术参数:

联系电话:0415-6178555


公司地址:辽宁省丹东市仪器仪表产业基地一期4号3F


产品详情:

7P三相多功能电力仪表是本公司集多年的电表设计经验,所推出的新一代微型导轨式电能表

留言咨询

概述

7P三相多功能电力仪表是本公司集多年的电表设计经验,所推出的新一代微型导轨式电能表。该仪表采用 LCD 显示,可进行时钟、费率时 段等参数设置,并具有电能脉冲输出功能;可用 RS485 通讯接口与上位机实现数据交换,极大地方便了用电自动化管理。该仪表具有体积小、 精度高、可靠性好、安装方便等优点,性能指标符合国际 GB/T17215、GB/T17883 和电力行业 DL/T614 对仪表的各项技术要求。


技术指标



功能及特点

计量

■ 计量正向和反向电能,并具有功率方向自动识别和指示等功能。

■ 总、尖、峰、平、谷电能分别存储,并保存在相应存储单元中。

■ 电表内能存储 3 个月的数据,默认电量冻结转存日为月未 24

时 ( 月末冻结 )。

■ 断电后所有存储数据不丢失,并能保持 10 年以上。



时钟及时段费率

■ 时钟误差在 0.5s/ 天以内,具有日历、计时和闰年自动切换功能。

■ 可编程设置尖、峰、平、谷 4 种费率, 日时段可设 8 个时段,

时段最小间隔为 1 小时。



显示

■ 7 位宽温型 LCD 显示。

■ 可实时显示电压、电流有效值,可实现数据轮显,循环

显示时间为 4s。

■ 电能脉冲用红色 LED 指示。

■ 四种费率时段尖、峰、平、谷汉字指示。



输出

■ 有功电能脉冲输出,用于校表、采集电能量。



编程

■ 编程设置通过上位机进行。

■ 时间日期设置。

■ 电表地址设置。

■ 费率时段设置。

■ 电量底数清零设置。



通信

■ 用于参数设置及抄表。

■ RS485 通信接口,MODBUS-RTU 通信协议。

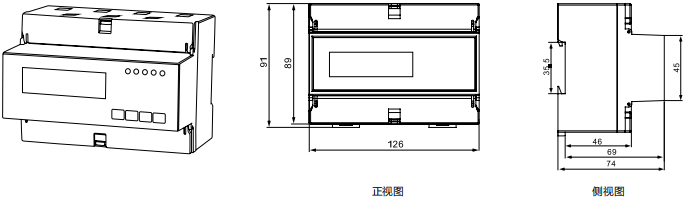

外形及开孔尺寸

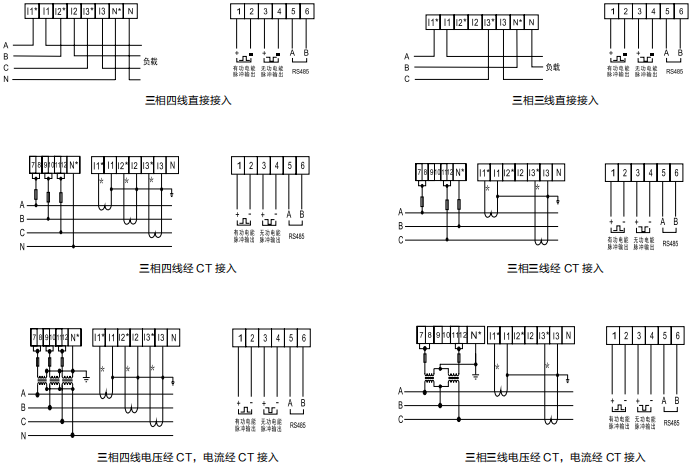

接线方式



单相多功能电力仪表支持一次接入 ( 直接接入 ) 和二次接入 ( 经电流互感器 CT 接入 ) 两种接线方式。
