概述：

多用户电能表采用模块化结构，结构合理，功能完善。以2片单片微控器为核心，完成用户用电参数采集，电能计算、处理、存储及用户用电控制，为用户提供了多种功能选择。电表按照负载接入方式，有直接接入式和互感器类电表2个系列。

直接接入式单表，精度：1.0级，产品最大出线数量：36线，互感器接入电表，精度：0.5S，产品最大出线数量：24线，

技术指标

直接接入式电能表：

额定电压：AC 3×220/380V

精度等级：1.0级

标定电流： 10（40）A、15(60)A

脉冲常数：900imp/Kw.H

电量分度：0.1度

使用环境温度:-25°C ~ 55°C

互感器型电能表：

额定电压：AC 3×220/380V

精度等级：0.5S

标定电流：1.5(6)A

脉冲常数：5000imp/Kw.H

电量分度：0.01度

使用环境温度:-25°C ~ 55°C

功能及特点

■循环显示各户的用电量，显示清晰直观

■采用双 P U结构，功能强，性能优。

■具有计算机远程抄表功能。

■表壳一次冲压成形，密封性好

■采用专用接线端子，双螺栓压线，使用安全可靠。

■同一块多用户电表可同时提供单相输出和三相输出

■通讯电路设计稳定，能有效避免因雷击等因素造成的信号干扰。

■用高精度电流互感器，工作时不发热，电气隔离效果好，超负荷能力强，使用寿命长。

■可根据用户要求提供通讯接口函数，便于用户将用电量信息融入到本单位的管理信息系统中

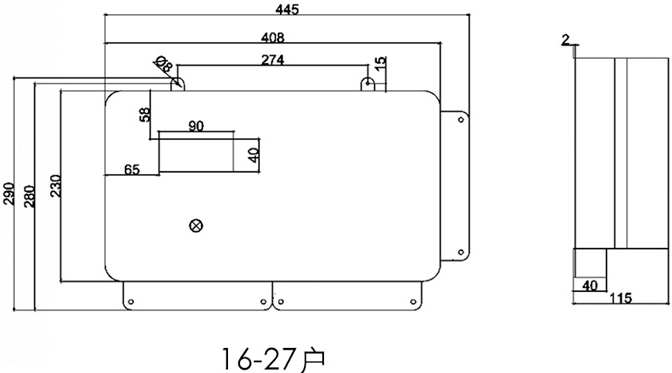

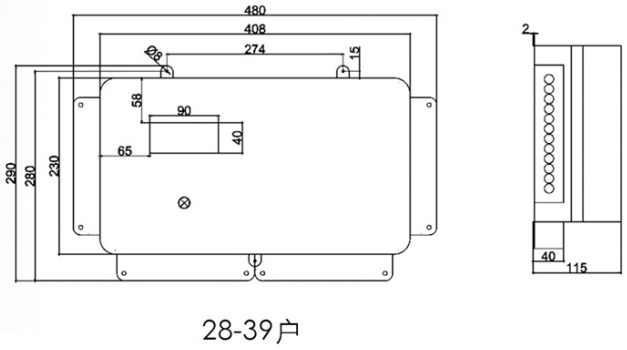

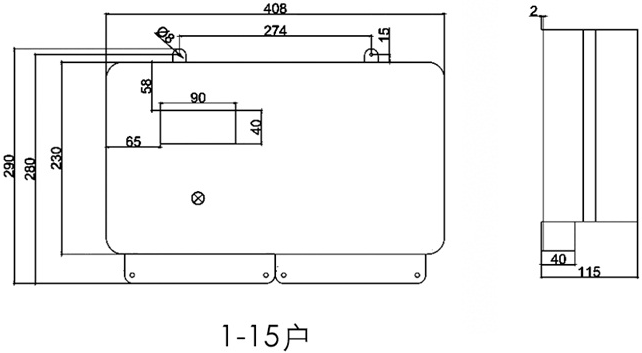

外形及开孔尺

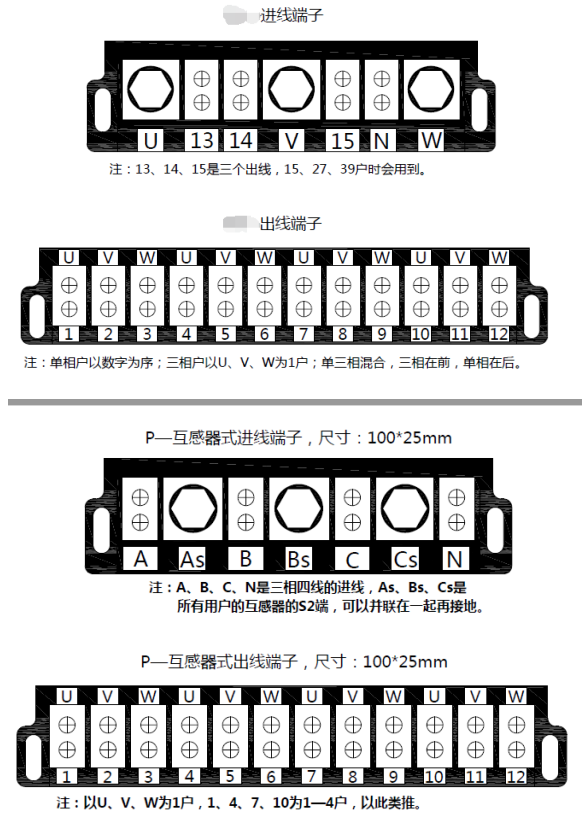

接线方式
